Implementación preliminar de la técnica presión calibrada restringida en el procesamiento de la aleación de aluminio Prodax

Autores/as

DOI:

https://doi.org/10.15665/rp.v17i1.1845

Palabras clave:

Deformación plástica severa, Presión calibrada restringida, Grano ultrafino, PRODAX

Resumen

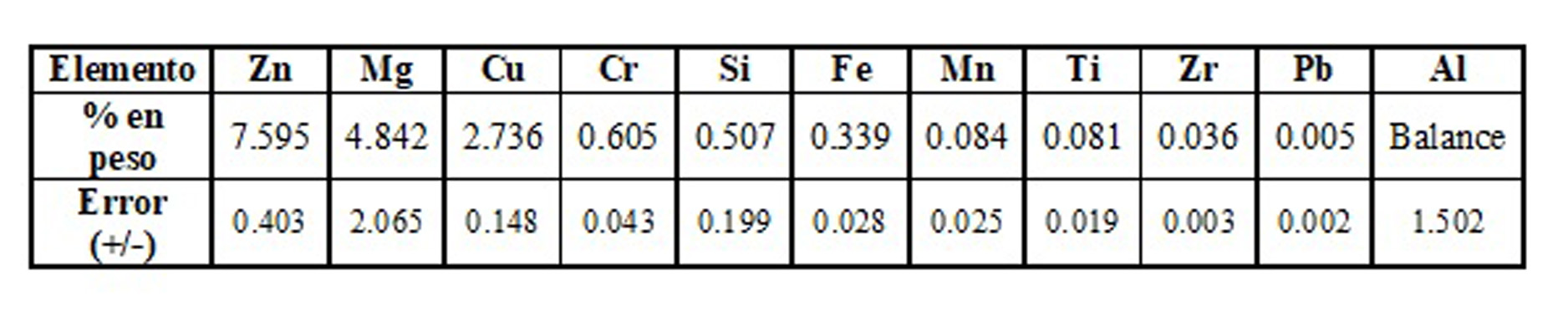

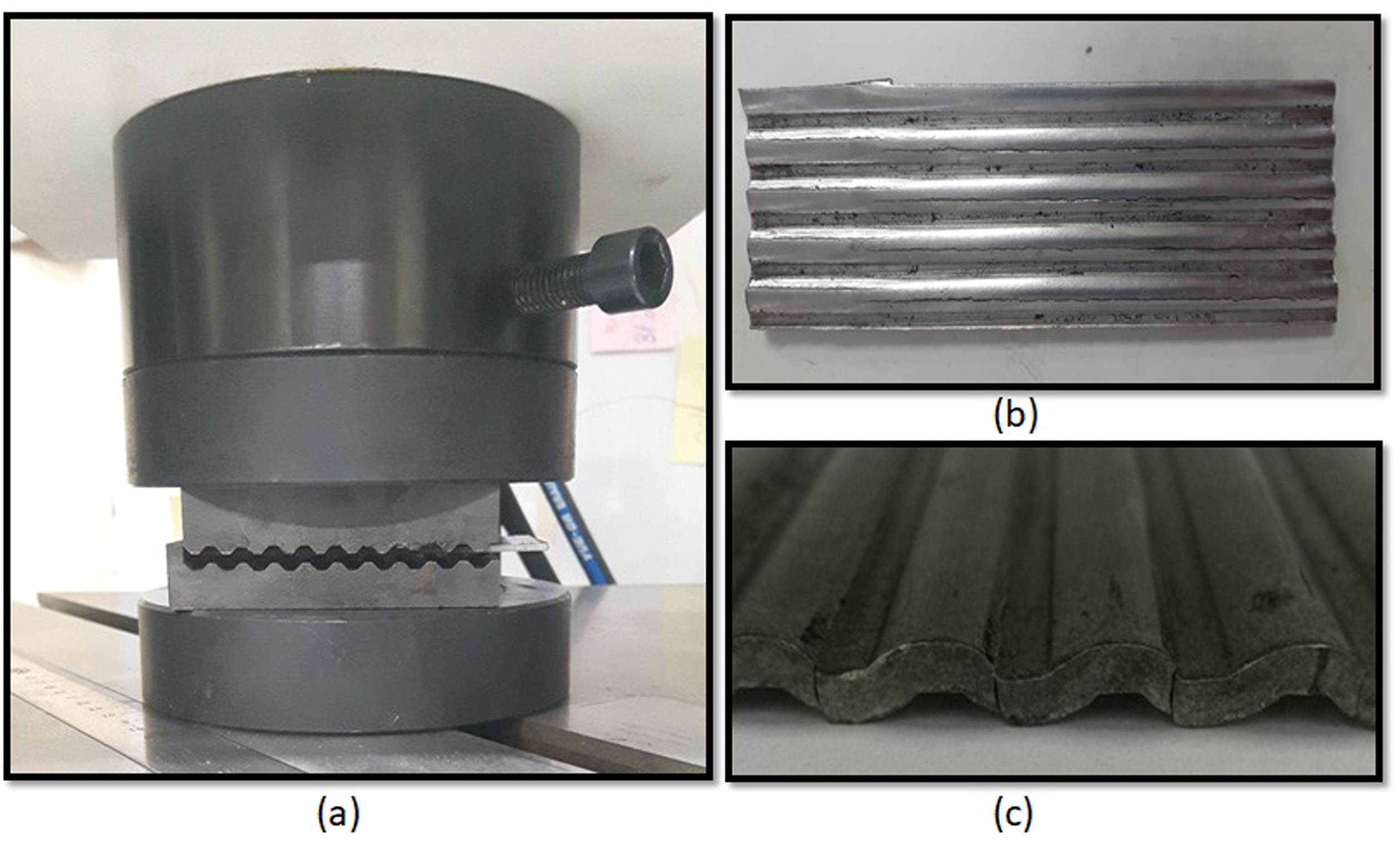

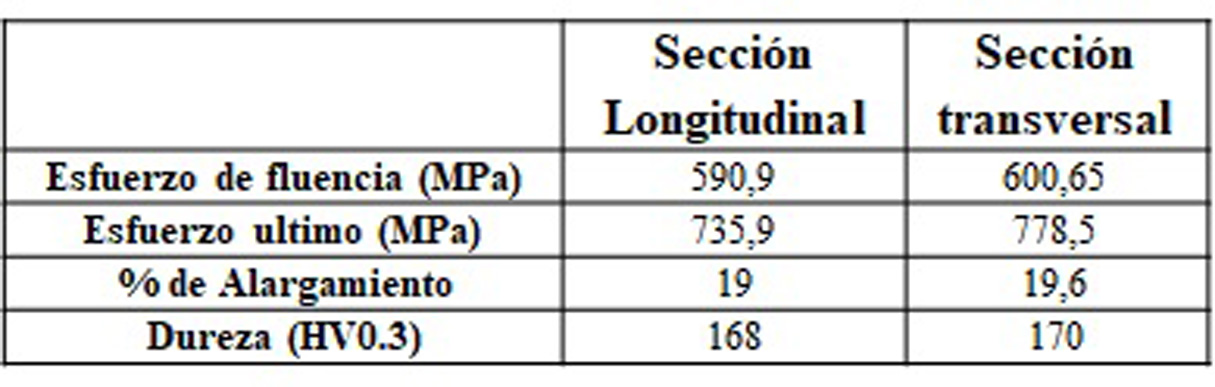

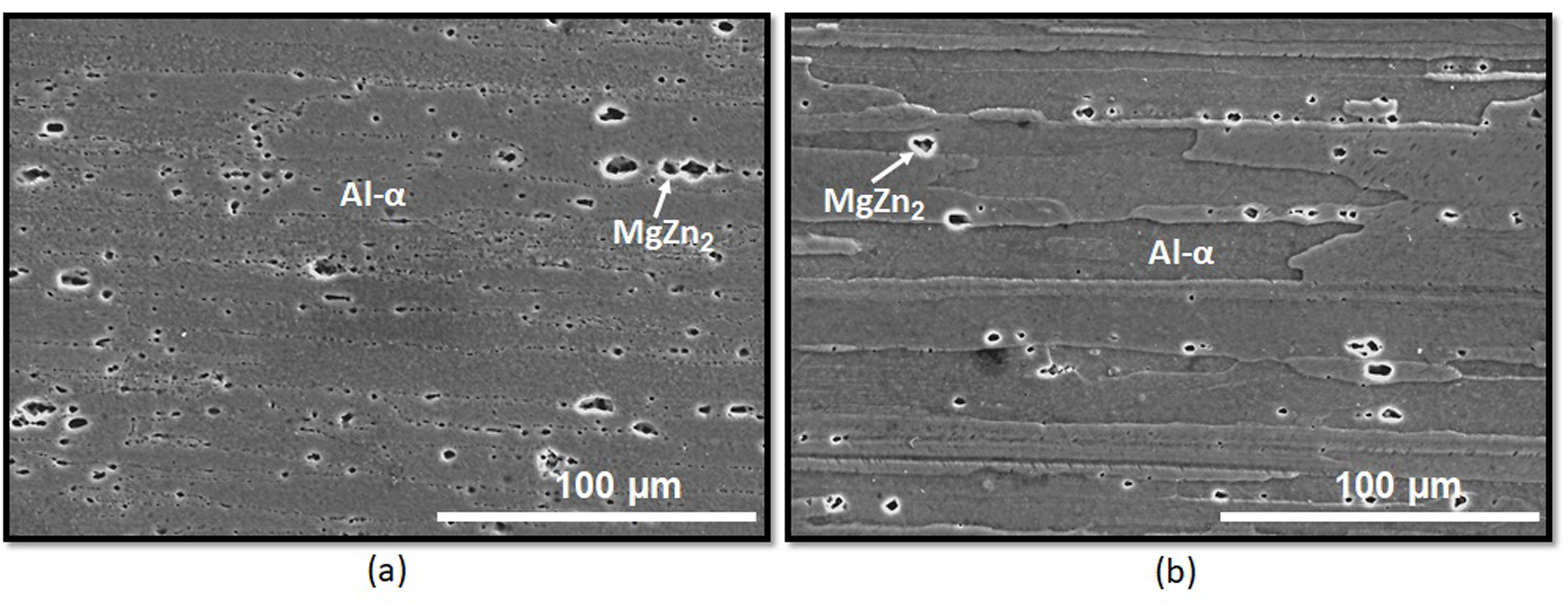

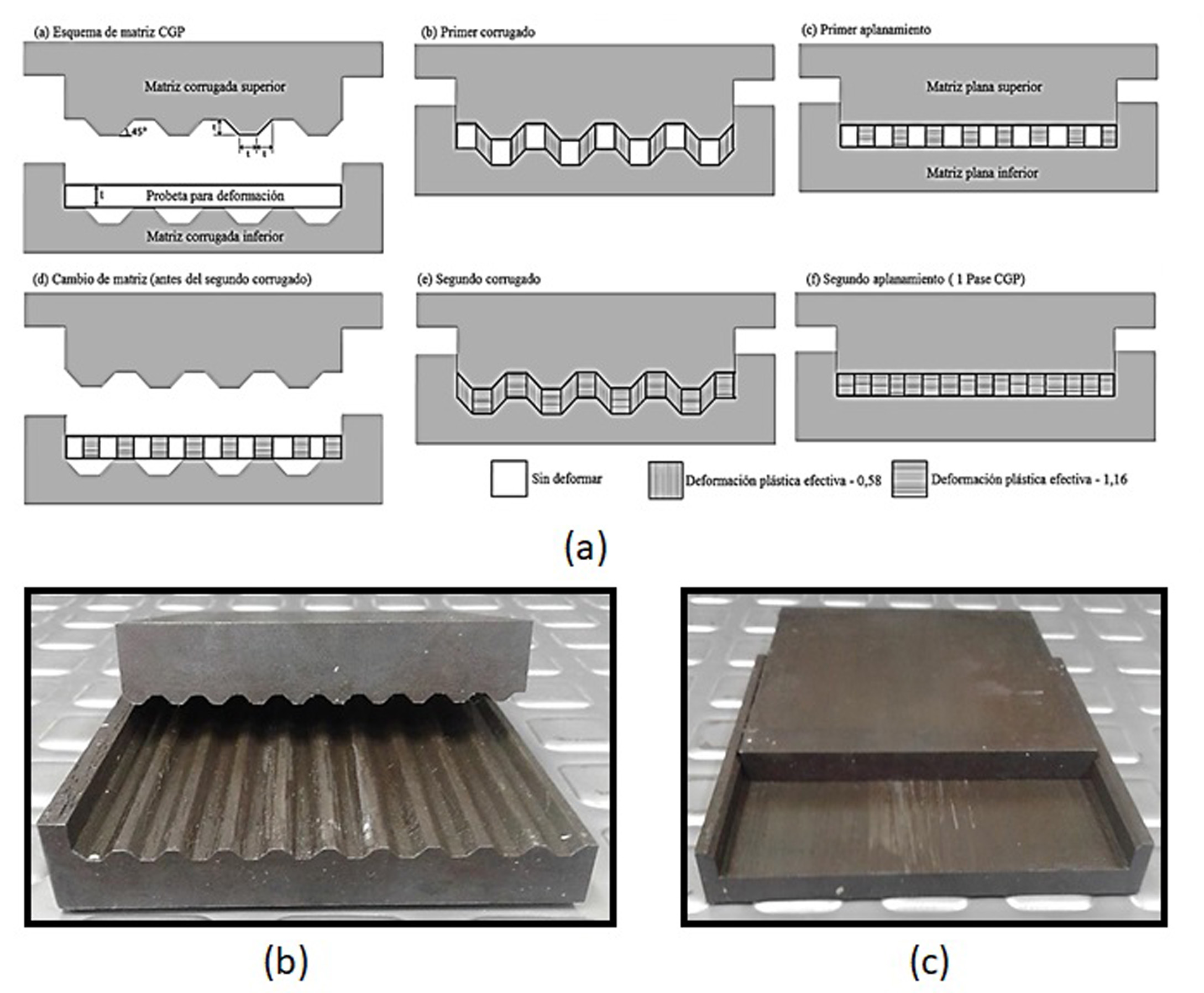

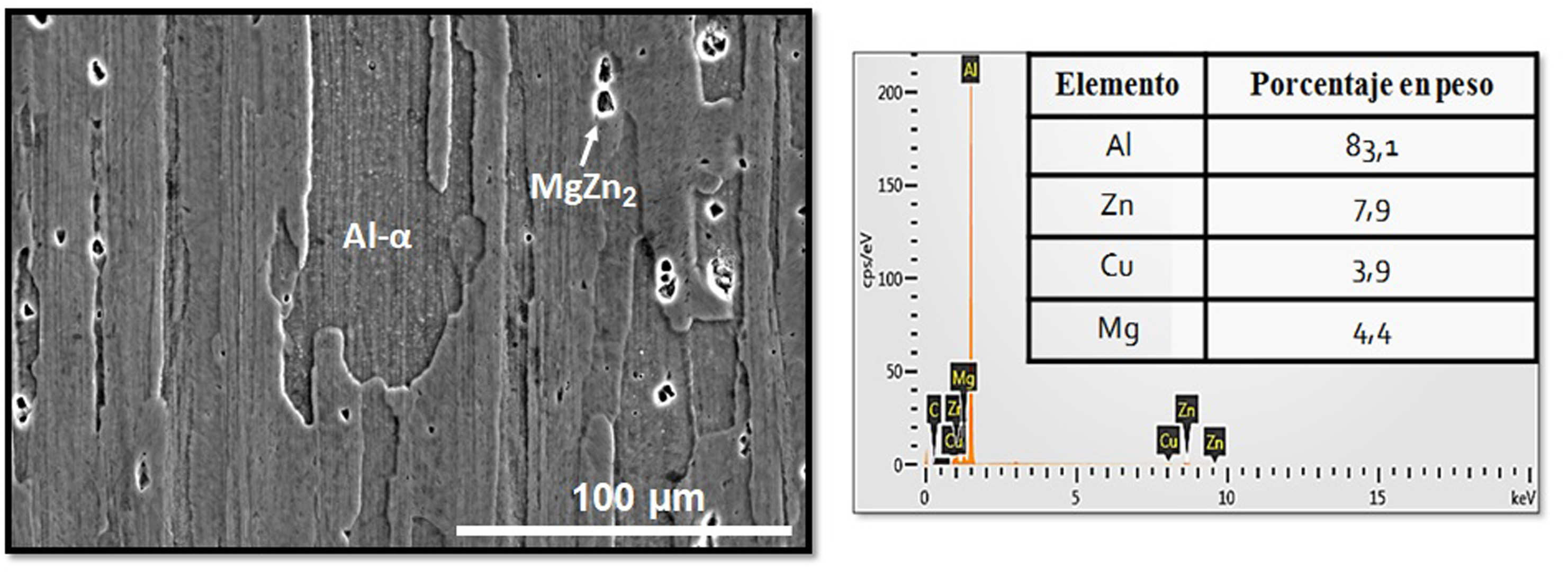

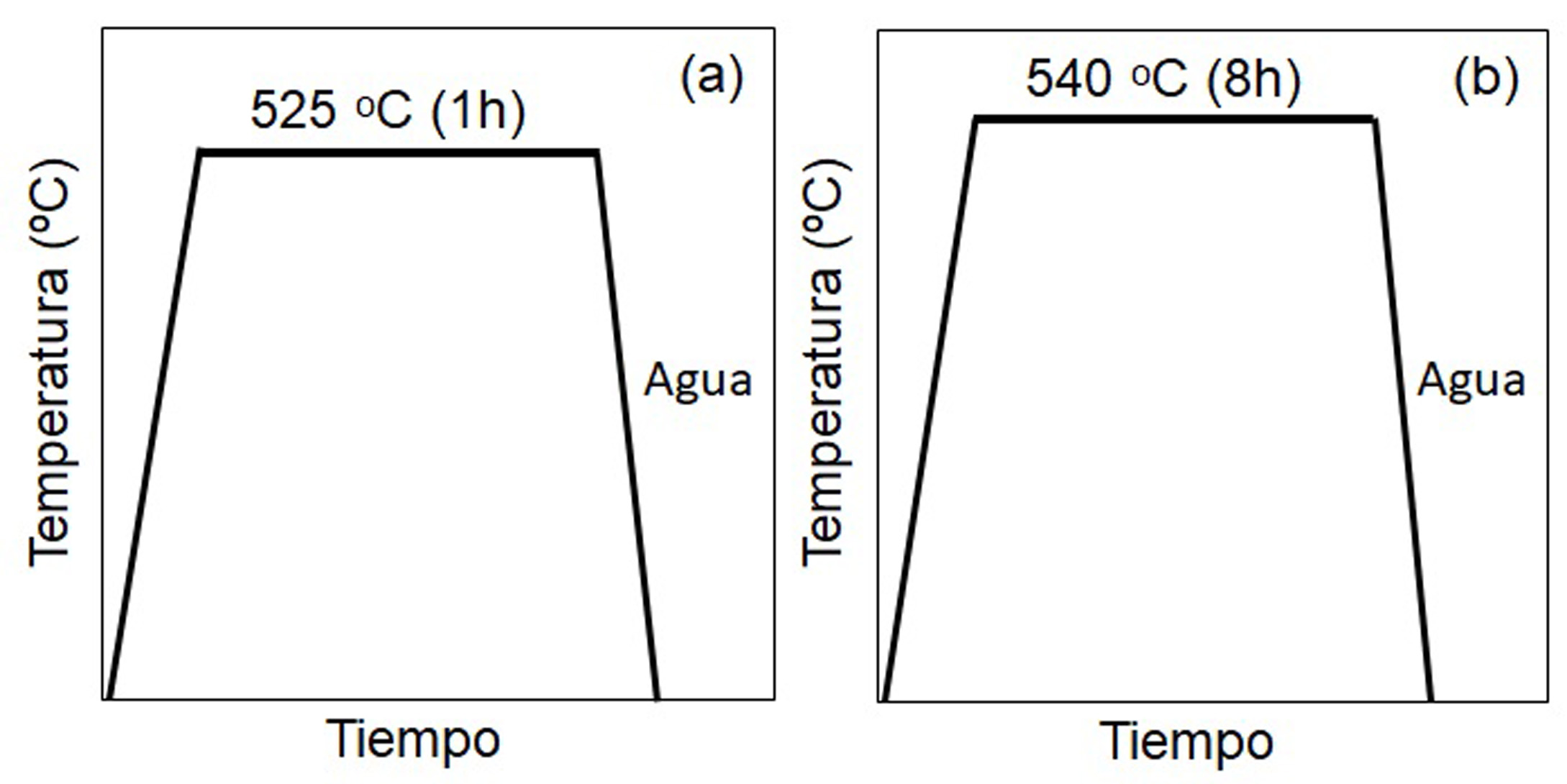

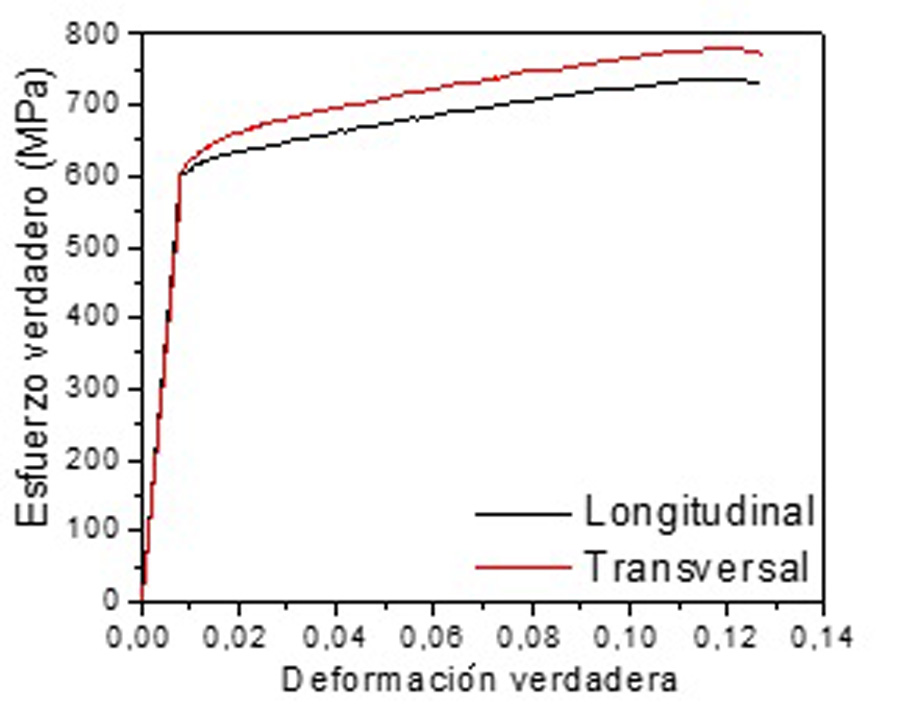

En este trabajo se evaluó la viabilidad de implementar la técnica presión calibrada restringida (CGP) en el procesamiento de la aleación de aluminio PRODAX. Para esto, se realizaron pruebas de caracterización química mediante Fluorescencia de Rayos X (XRF), caracterización microestructural mediante microscopía electrónica de barrido y caracterización mecánica mediante ensayos de tracción y microdureza. El material fue sometido a un tratamiento térmico de solubilizado a 525 °C durante 60 minutos para eliminar el efecto endurecedor de los compuestos de segunda fase; sin embargo, se evidenció agrietamiento al aplicar el primer pase de CGP a una velocidad de deformación de 5 mm/min. Por tanto, se realizó un tratamiento térmico de solubilizado a 540 °C durante 480 minutos con el fin de recristalizar la fase alfa de aluminio y mejorar significativamente la respuesta del material ante un CGP con una velocidad de deformación a 0.1 mm/min.

Biografía del autor/a

Oscar Fabián Higuera Cobos, Universidad del Atlántico

Docente AsociadoFacultad de IngenieríaPrograma de Ingeniería Mecánica
Director del Grupo de investigaciones CONFORMAT
Universidad del Atlántico- Colombia

Hugo Alexander Gonzalez Romero, Centro Nacional Colombo Alemán-SENA, Regional Atlántico

Profesional de Laboratorio - Servicios Tecnológicos
Centro Nacional Colombo Alemán, Regional Atlántico
Calle 30 N ° 3E - 164, Barranquilla, Colombia

Gustavo Adolfo Sosa Oñate, Universidad del Atlántico

EstudianteFacultad de IngenieríaPrograma de Ingeniería Mecánica
Director del Grupo de investigaciones Universidad del Atlántico- Colombia

Citas

B. Verlinden. “Severe plastic deformation of metals,” Metalurgija., Vol.11, pp. 165-182, 2004.

A. Azushima et al., “Severe plastic deformation processes for metals,” Manuf. Tech., Vol 57, pp. 716-735, 2008.

R. Z. Valiev, R.K Islamgaliev, and I.V Alexandrov, “Bulk nanostructured materials from severe plastic deformation,” Proge. Mater. Sci., Vol 45, pp. 103-189, Aug. 1999.

R. Rodriguez and J. Cabrera, “Obtención de materiales metálicos de tamaño de grano ultrafino,” Scien. Tech., no. 38, Jun. 2008.

D. H. Shin, J. J. Park, and Y. S. King, “Constrained groove pressing and its application to grain refinement of aluminum,” Mater. Sci. Eng., Vol 328, pp. 98-103, 2002.

A. Krishnaiah, Uday Chakkingal, and P. Venugopal, “Production of ultrafine grain sizes in aluminium sheets by severe plastic deformation using the technique of groove pressing,” Scrip. Mater., Vol 52, pp. 1229-1233, Mar. 2005.

Z. S. Wang, Y. J. Guan, and P. Liang, “Deformation efficiency, homogeneity, and electrical resistivity of pure copper processed by constrained groove pressing,” Rare. Met., Vol 33, no. 3, pp. 287-292, Dec. 2013.

F. Khodabakhshi et al., “Hardness-strength relationships in fine and ultra-fine grained metals processed through constrained groove pressing,” Mater. Sci. Eng., Vol 636, pp. 331-339, Apr. 2015.

W. yang et al., “Initial precipitation and hardening mechanism during non-isothermal aging in an Al–Mg–Si–Cu 6005A alloy,” Mater. Cha., Vol 94, pp.170-177, May. 2014.

J. Thomas Healey, “Guinier-preston zone evolution in 7075 aluminum”, doctoral thesis in engineering, UF, Florida, U.S.A., 1976.

X. Zou et al. Evolution of second phases and mechanical properties of 7075 Al alloy processed by solution heat treatment. Trans. Nonferrous Met. Soc. China 27(2017) 2146−2155.

A. Ghosh et al., “On the role of precipitates in controlling microstructure and mechanical properties of Ag and Sn added 7075 alloys during artificial ageing” Materials Science & Engineering A 738 (2018) 399–411

L. Leng et al., “Improving the fatigue strength of 7075 alloy through aging”, Materials Science and Engineering: A Volume 738, 19 December 2018, Pages 24-30.

J.K. Zheng et al., Degradation of precipitation hardening in 7075 alloy subject to thermal exposure: A Cs-corrected STEM study. Journal of Alloys and Compounds 741 (2018) 656-660.

Descargas

Publicado

2019-04-04

Número

Sección

Articles
