Caracterización física y química de escorias de ferroníquel obtenidas a partir de minerales lateriticos de bajo tenor y sus posibles usos industriales
DOI:
https://doi.org/10.15665/rp.v17i1.1806Resumen
La caracterización de las escorias de ferroníquel obtenidas a partir del procesamiento de minerales lateríticos de bajo tenor por medio de la determinación de las propiedades físicas, químicas y mineralógicas es importante para darle un buen uso y valor agregado al residuo siderúrgico y una aplicación en la industria de la construcción, mitigando los efectos negativos que ésta causa a nivel ambiental y económico. Las escorias fueron caracterizadas por medio de técnicas como la fluorescencia de rayos X (FRX), absorción atómica (AA) para la determinación de su composición química. Así mismo, se realizó petrografía para identificar las fases microestructurales presentes, microscopia electrónica de barrido (MEB) para analizar su morfología superficial y difracción de rayos X (DRX) para identificar las posibles especies químicas mineralógicas presentes. Adicionalmente se obtuvo el peso unitario, densidad real, densidad real del agregado superficialmente seco y densidad real aparente y porcentaje de absorción. Se encontró que su composición química promedio es 12% MgO, 4.55% Al203, 44.9% SiO2, CaO 0.77%, CrO2 1.96%, MnO 1.17%, FeO 25.9%, NiO 0.29% y CuO 0,1%. Igualmente se encontró que alcanzaron a cristalizar algunas especies mineralógicas como la Pigeonita en un 63%, Enstatita en un 32.3%, y 4% de cuarzo.
Citas
J. G. Londoño, “Ferroníquel se paga a precio de oro,” El tiempo, Bogotá, p. 1, 21-Jul-2000.
C. E. Neret González, “Caracterización de las escorias de fusión del proceso de producción de ferroníquel,” Universidad Simon Bolivar, 2004.
N. Lemonis, P. E. Tsakiridis, N. S. Katsiotis, S. Antiohos, D. Papageorgiou, M. S. Katsiotis, and M. Beazi-katsioti, “Hydration study of ternary blended cements containing ferronickel slag and natural pozzolan,” Constr. Build. Mater., vol. 81, pp. 130–139, 2015.
A. K. Saha and P. K. Sarker, “Expansion due to alkali-silica reaction of ferronickel slag fine aggregate in OPC and blended cement mortars,” Constr. Build. Mater., vol. 123, pp. 135–142, 2016.
E. Aquino and A. Fuentes, “Aplicación de escoria sidrerúrgica como agragdo en las mezclas de concreto para pavimento rígido,” San Carlos de Guatemala, 2012.
I. Ibrahimi, M. Rizaj, J. Pula, F. Kongoli, and I. A. N. Mcbow, Basic control principles for producing a high performing new ceramic glass by mixing fly ash, ferronickel slag and waste glass., vol. 46, no. 16. IFAC, 2013.
Y. Cheol and S. Choi, “Alkali – silica reactivity of cementitious materials using ferro-nickel slag fine aggregates produced in different cooling conditions,” Constr. Build. Mater., vol. 99, pp. 279–287, 2015.
L. M. Alvarez, “Evaluación de la escoria de ferroníquel como agregado fino para concreto,” San Carlos de Guatemala, 2009.
E. Samayoa, “Evaluación de la escoria de ferroníquel como agragdo fino para morteros de albañileria y acabados.,” Universidad de San Carlos de Guatemala, 2009.
R. Cruz, L. Perez, D. Acosta, and K. Castillo, “Propiedades del concreto con sustitucion de escoria de horno de cubilote como agragado fino y escoria granulada,” Rev. Colomb. Mater., vol. 55, pp. 291–296, 2013.
U. N. A. S. Sólida, “Escoria para agregados de concreto, una solución sólida.” Bucaramanga, p. 6, 2012.
L. Parra and D. Sanchez, “Análisis de la valorización de escorias negras como material agregado para concreto en el marco de la gestión ambiental de la siderúrgica diaco. municipio Tuta Boyacá.,” Universidad de La Salle, 2010.
J. F. Carvajal Vinasco, “Evaluación de escorias de Córdoba para su utilización en la industria del cemento Pórtland,” Universidad Nacional de Colombia, 2012.
J. Park, S. Kim, R. D. Delaune, B. Kang, S. Kang, J. Cho, Y. Sik, and D. Seo, “Enhancement of phosphorus removal with near-neutral pH utilizing steel and ferronickel slags for application of constructed wetlands,” Ecol. Eng., vol. 95, pp. 612–621, 2016.
A. González Moradas, M. Torres and M. Cedes, “Características Morfométricas de las Cenizas Volantes.,” Ing. Civil., vol. 78, pp. 31–34, 1991.
H. Gallegos, “Mortero,” in Simposio Internacional sobre Mampostería Estructural y Arquitectónica:, 1992, pp. 67–110.
Descargas
Archivos adicionales
- Carta derechos de autor

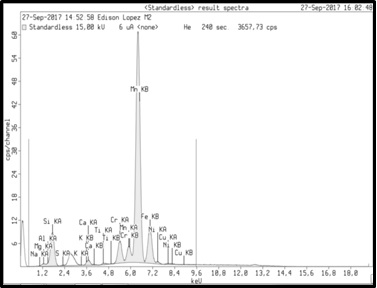

- Figura 4. Espectrómetro obtenido por fluorescencia de rayos X para una muestra de escoria

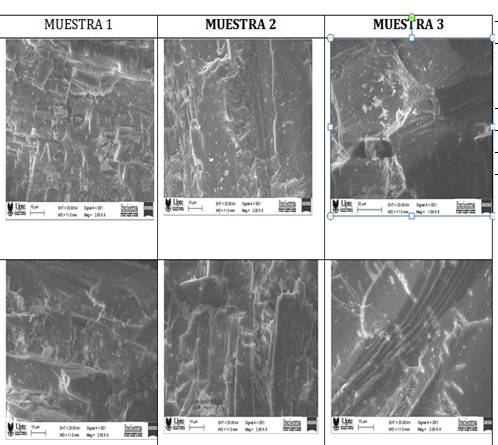

- Figura 5. Micrografías SEM para tres muestras de escoria.

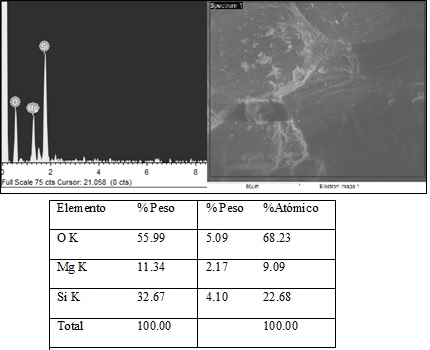

- Figura 6. Micrografía, espectro y resultados cuantitativos de cada una de las muestras de escoria de ferroníquel

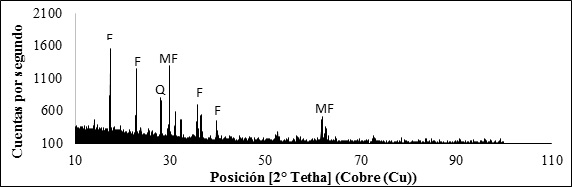

- Figura 7: Difractograma de rayos X para una muestra de escoria de ferroníquel: F: Forsterita, Q: cuarzo, MF: Magnesio ferrita

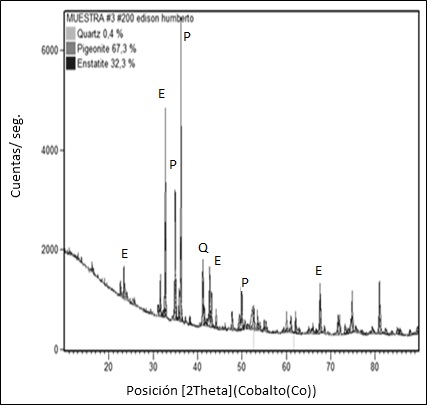

- Figura 8. Difractograma de una muestra de escoria de ferroníquel

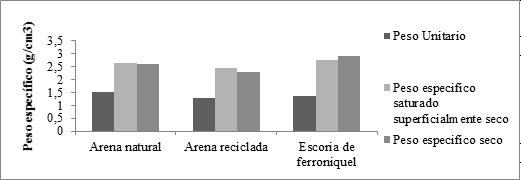

- Figura 9. Variacion de propiedades físicas de agregados comparados con las propiedades físicas de las escorias de ferroníquel

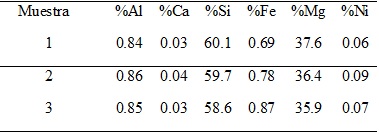

- Tabla 1. Porcentajes de elementos obtenidos por AA

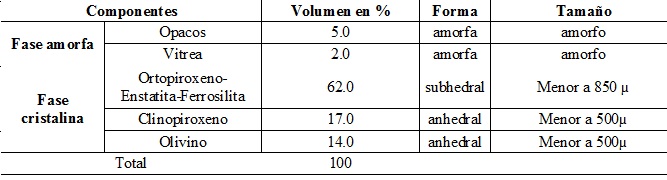

- Tabla 2. Especies mineralógicas encontradas en las muestras de escoria de ferroníquel.

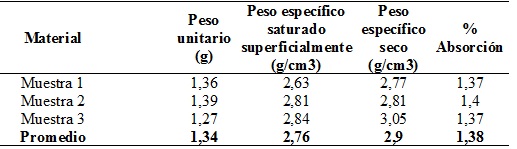

- Tabla 3. Variación propiedades físicas de agregados para muestras de escoria
- Tabla 4. Variación propiedades físicas de diferentes agregados y la escoria de ferroníquel
- Tabla 5. Tipo de fractura de arena reciclada, arena natural y escoria de ferroníquel.
- Pares sugeridos
- Articulo Caracterización física y química de escorias de ferroníquel obtenidas a partir de minerales lateriticos de bajo tenor y sus posibles usos industriales
- carta de correcciones

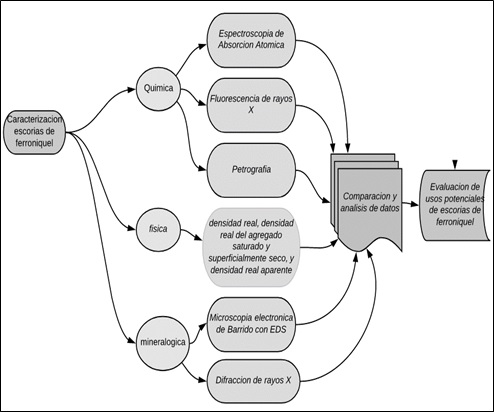

- Figura 1. Procedimiento experimental realizado a las escorias de ferroníquel

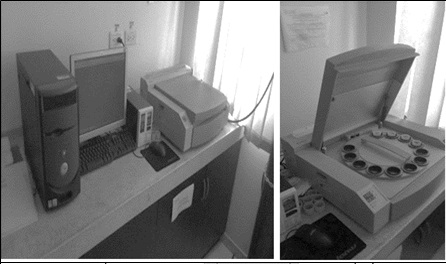

- Figura 2. Espectrómetro de fluorescencia de rayos X

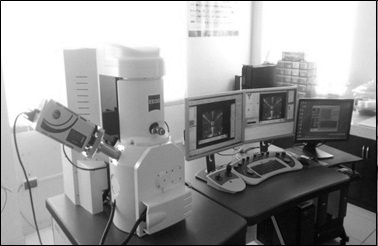

- Figura 3. Microscopio electrónico de barrido.
- Articulo corregido
Publicado
Número
Sección
Licencia
Los autores/as que publiquen en esta revista aceptan las siguientes condiciones:
- Los autores/as ceden los derechos de autor y dan a la revista el derecho de la primera publicación, con el trabajo registrado con la licencia de atribución de Creative Commons, que permite a terceros utilizar lo publicado siempre que mencionen la autoría del trabajo y a la primera publicación en esta revista.
- Los autores/as pueden realizar otros acuerdos contractuales independientes y adicionales para la distribución no exclusiva de la versión del artículo publicado en esta revista (p. ej., incluirlo en un repositorio institucional o publicarlo en un libro) siempre que indiquen claramente que el trabajo se publicó por primera vez en esta revista.
- Se permite y recomienda a los autores/as a publicar su trabajo en Internet (por ejemplo en páginas institucionales o personales) antes y durante el proceso de revisión y publicación, ya que puede conducir a intercambios productivos y a una mayor y más rápida difusión del trabajo publicado (vea The Effect of Open Access).
Instrucciones para el llenado de la Certificación de Originalidad y la Cesión de Derechos de Autor.
- Haga click aquí y baje el formulario de Certificación de Originalidad y la Cesión de Derechos de Autor.
- En cada uno de los campos para rellenar haga click y complete lo correspondiente.
- Una vez llenos los campos, copie al final su firma escaneada o firma digital. Favor ajustar el tamaño de la firma en el formulario.
- Finalmente, lo puede guardar como pdf y enviarlo a través de la palataforma OJS, como archivo complementario.
Si tiene dudas contáctenos, por favor.
