Caracterización física y química de escorias de ferroníquel obtenidas a partir de minerales lateriticos de bajo tenor y sus posibles usos industriales
DOI:
https://doi.org/10.15665/rp.v17i1.1806Abstract

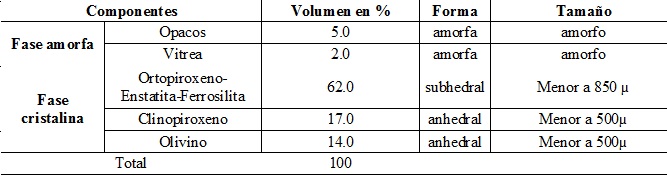

La caracterización de las escorias de ferroníquel obtenidas a partir del procesamiento de minerales lateríticos de bajo tenor por medio de la determinación de las propiedades físicas, químicas y mineralógicas es importante para darle un buen uso y valor agregado al residuo siderúrgico y una aplicación en la industria de la construcción, mitigando los efectos negativos que ésta causa a nivel ambiental y económico. Las escorias fueron caracterizadas por medio de técnicas como la fluorescencia de rayos X (FRX), absorción atómica (AA) para la determinación de su composición química. Así mismo, se realizó petrografía para identificar las fases microestructurales presentes, microscopia electrónica de barrido (MEB) para analizar su morfología superficial y difracción de rayos X (DRX) para identificar las posibles especies químicas mineralógicas presentes. Adicionalmente se obtuvo el peso unitario, densidad real, densidad real del agregado superficialmente seco y densidad real aparente y porcentaje de absorción. Se encontró que su composición química promedio es 12% MgO, 4.55% Al203, 44.9% SiO2, CaO 0.77%, CrO2 1.96%, MnO 1.17%, FeO 25.9%, NiO 0.29% y CuO 0,1%. Igualmente se encontró que alcanzaron a cristalizar algunas especies mineralógicas como la Pigeonita en un 63%, Enstatita en un 32.3%, y 4% de cuarzo.
References
J. G. Londoño, “Ferroníquel se paga a precio de oro,” El tiempo, Bogotá, p. 1, 21-Jul-2000.
C. E. Neret González, “Caracterización de las escorias de fusión del proceso de producción de ferroníquel,” Universidad Simon Bolivar, 2004.
N. Lemonis, P. E. Tsakiridis, N. S. Katsiotis, S. Antiohos, D. Papageorgiou, M. S. Katsiotis, and M. Beazi-katsioti, “Hydration study of ternary blended cements containing ferronickel slag and natural pozzolan,” Constr. Build. Mater., vol. 81, pp. 130–139, 2015.
A. K. Saha and P. K. Sarker, “Expansion due to alkali-silica reaction of ferronickel slag fine aggregate in OPC and blended cement mortars,” Constr. Build. Mater., vol. 123, pp. 135–142, 2016.
E. Aquino and A. Fuentes, “Aplicación de escoria sidrerúrgica como agragdo en las mezclas de concreto para pavimento rígido,” San Carlos de Guatemala, 2012.
I. Ibrahimi, M. Rizaj, J. Pula, F. Kongoli, and I. A. N. Mcbow, Basic control principles for producing a high performing new ceramic glass by mixing fly ash, ferronickel slag and waste glass., vol. 46, no. 16. IFAC, 2013.
Y. Cheol and S. Choi, “Alkali – silica reactivity of cementitious materials using ferro-nickel slag fine aggregates produced in different cooling conditions,” Constr. Build. Mater., vol. 99, pp. 279–287, 2015.
L. M. Alvarez, “Evaluación de la escoria de ferroníquel como agregado fino para concreto,” San Carlos de Guatemala, 2009.
E. Samayoa, “Evaluación de la escoria de ferroníquel como agragdo fino para morteros de albañileria y acabados.,” Universidad de San Carlos de Guatemala, 2009.
R. Cruz, L. Perez, D. Acosta, and K. Castillo, “Propiedades del concreto con sustitucion de escoria de horno de cubilote como agragado fino y escoria granulada,” Rev. Colomb. Mater., vol. 55, pp. 291–296, 2013.
U. N. A. S. Sólida, “Escoria para agregados de concreto, una solución sólida.” Bucaramanga, p. 6, 2012.
L. Parra and D. Sanchez, “Análisis de la valorización de escorias negras como material agregado para concreto en el marco de la gestión ambiental de la siderúrgica diaco. municipio Tuta Boyacá.,” Universidad de La Salle, 2010.
J. F. Carvajal Vinasco, “Evaluación de escorias de Córdoba para su utilización en la industria del cemento Pórtland,” Universidad Nacional de Colombia, 2012.
J. Park, S. Kim, R. D. Delaune, B. Kang, S. Kang, J. Cho, Y. Sik, and D. Seo, “Enhancement of phosphorus removal with near-neutral pH utilizing steel and ferronickel slags for application of constructed wetlands,” Ecol. Eng., vol. 95, pp. 612–621, 2016.
A. González Moradas, M. Torres and M. Cedes, “Características Morfométricas de las Cenizas Volantes.,” Ing. Civil., vol. 78, pp. 31–34, 1991.
H. Gallegos, “Mortero,” in Simposio Internacional sobre Mampostería Estructural y Arquitectónica:, 1992, pp. 67–110.
Downloads
Additional Files
- Carta derechos de autor (Spanish)

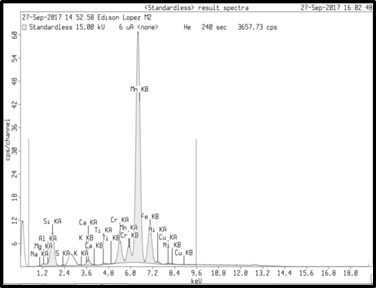

- Figura 4. Espectrómetro obtenido por fluorescencia de rayos X para una muestra de escoria (Spanish)

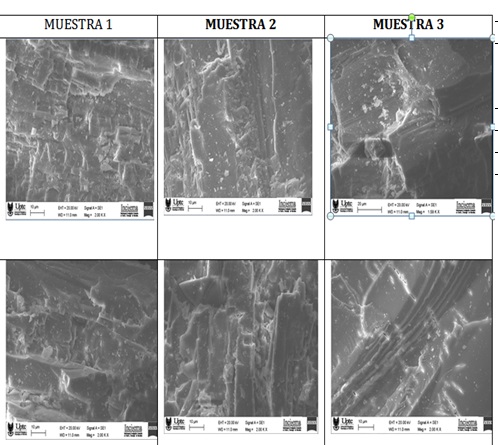

- Figura 5. Micrografías SEM para tres muestras de escoria. (Spanish)

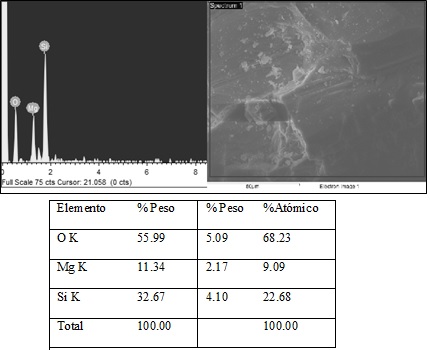

- Figura 6. Micrografía, espectro y resultados cuantitativos de cada una de las muestras de escoria de ferroníquel (Spanish)

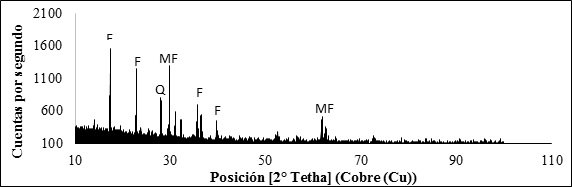

- Figura 7: Difractograma de rayos X para una muestra de escoria de ferroníquel: F: Forsterita, Q: cuarzo, MF: Magnesio ferrita (Spanish)

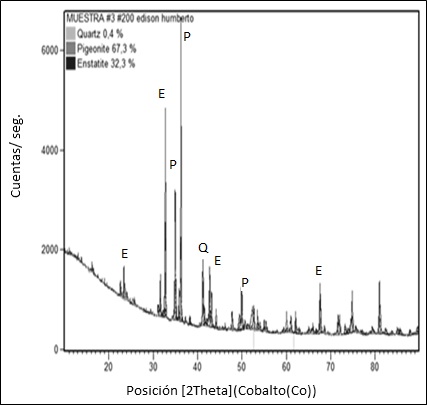

- Figura 8. Difractograma de una muestra de escoria de ferroníquel (Spanish)

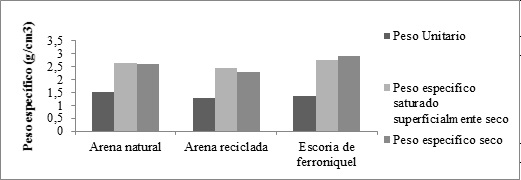

- Figura 9. Variacion de propiedades físicas de agregados comparados con las propiedades físicas de las escorias de ferroníquel (Spanish)

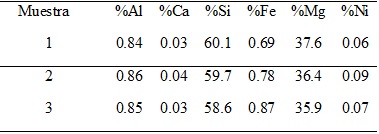

- Tabla 1. Porcentajes de elementos obtenidos por AA (Spanish)
- Tabla 2. Especies mineralógicas encontradas en las muestras de escoria de ferroníquel. (Spanish)

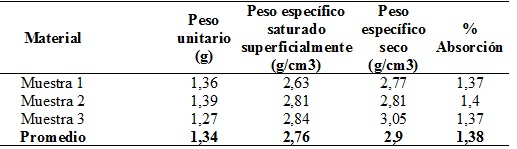

- Tabla 3. Variación propiedades físicas de agregados para muestras de escoria (Spanish)

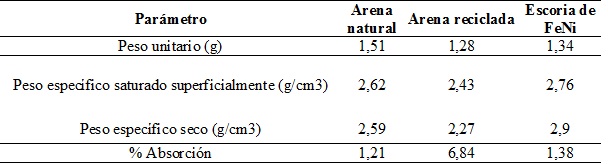

- Tabla 4. Variación propiedades físicas de diferentes agregados y la escoria de ferroníquel (Spanish)
- Tabla 5. Tipo de fractura de arena reciclada, arena natural y escoria de ferroníquel. (Spanish)
- Pares sugeridos (Spanish)
- Articulo Caracterización física y química de escorias de ferroníquel obtenidas a partir de minerales lateriticos de bajo tenor y sus posibles usos industriales (Spanish)
- carta de correcciones (Spanish)

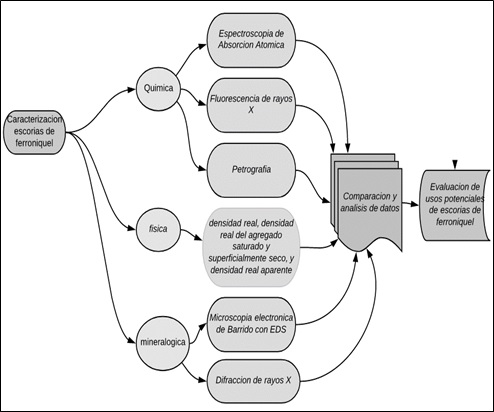

- Figura 1. Procedimiento experimental realizado a las escorias de ferroníquel (Spanish)

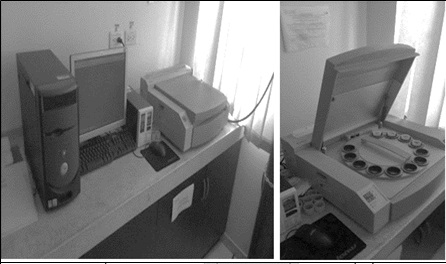

- Figura 2. Espectrómetro de fluorescencia de rayos X (Spanish)

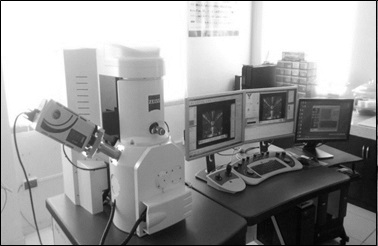

- Figura 3. Microscopio electrónico de barrido. (Spanish)
- Articulo corregido (Spanish)
Published
Issue
Section
License
The authors to publish in this journal agree to the following conditions:
- The authors transfer the copyright and give the the journal first publication right of the work registered with Creative Commons Attribution License, which allows third parties to use the published work on the condition of always mentioning the authorship and first publication in this journal.
- The authors may perform other independent and additional contractual arrangements for the non-exclusive distribution of the version of the article published in this issue (E.g., Inclusion in an institutional repository or publication in a book), it must be indicated clearly that the work was first published in this journal.
- It allows and encourages the authors to publish their work online (eg institutional or personal pages) before and during the review and publication process. It can lead to productive exchanges and greater and faster dissemination of the published work (see The Effect of Open Access)
Instructions to fill out Certificate of Originality and Copyright Assignment
- Click here and get the forms of Certificate of Originality and Copyright Assignment .
- In each field to fill out, click and complete the corresponding information.
- Once the fields are filled out, at the end of the form copy your scanned signature or digital signature. Please adjust the size of the signature on the form.
- Finally, you can save them as pdf files and send them through the OJS platform as an attachment.
